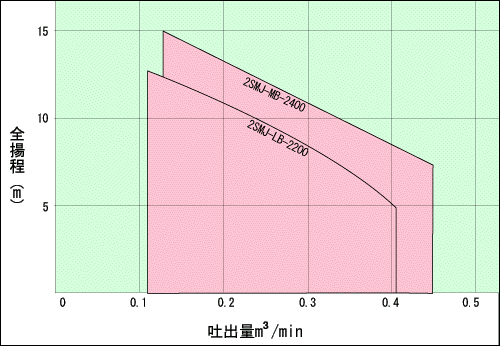

■選定図表■ ２ＳＭＪ型

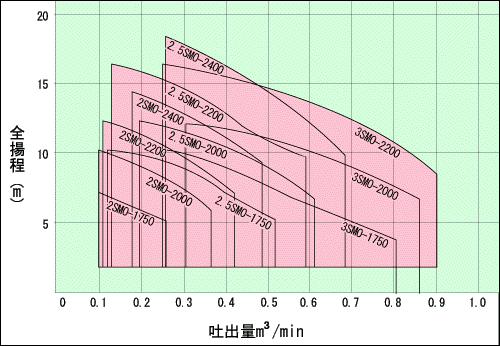

■選定図表■ ＳＭＯ型

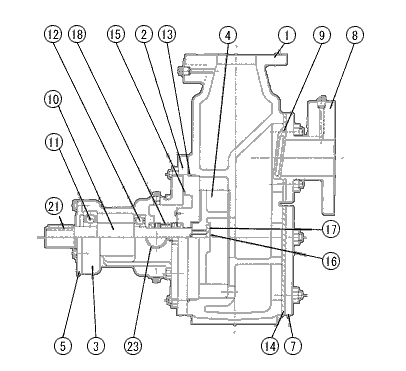

■　構造図　■

	記号	品名	材質	数量	備考
	１	ケ−シング	ＦＣ２００	１
	２	ケ−シングカバ−	ＦＣ２００	１
	３	ベアリングケ−ス	ＦＣ２００	１
	４	インペラ−	ＦＣ２００	１
	５	ベアリングケ−スカバ−	ＦＣ２００	１
	７	排水カバ−	ＦＣ２００	１
	８	バブルケ−ス	ＦＣ２００	１
	９	自吸弁	ＮＢＲ	１
	１０	シャフト	ＳＵＳ３１６	１
	１１	ボ−ルベアリング		１
	１２	ボ−ルベアリング		１
	１３	Ｏリング	ＮＢＲ	１
	１４	パッキン	ＮＢＲ	１
	１５	Ｏリング	ＮＢＲ	１
	１６	ボルト	ＳＵＳ３０４	１	左ネジ
	１７	ワッシャ−	ＳＵＳ３０４	１
	１８	ダブルメカニカルシ−ル	Ｓｉｃ×Ｓｉｃ	１	ＮＢＲ
	２１	キ−	Ｓ４５	１
	２３	点検用オイル窓	ＳＰＣ，ＮＢＲ	１
