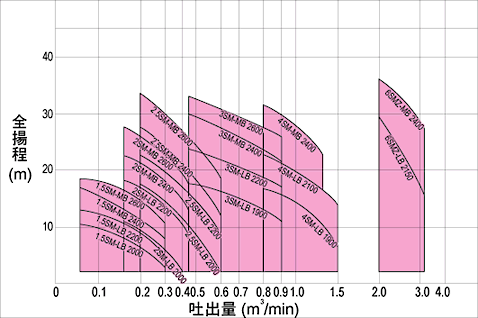

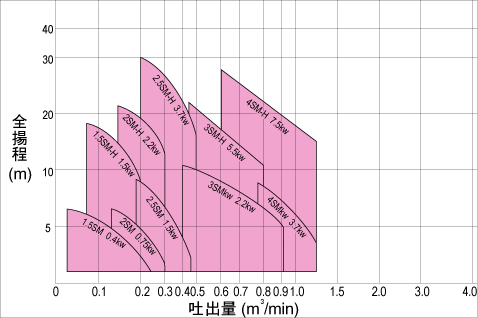

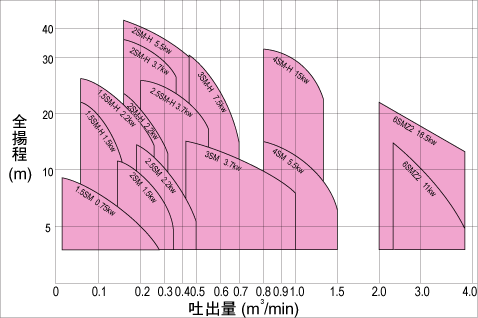

■　選定図表　■

前のページに戻る

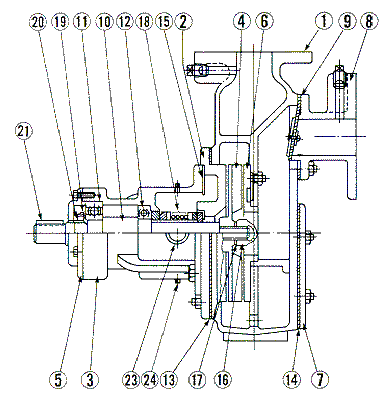

■　構　造　図　■

	記号	品名	材質	数量
	１	ケ−シング	ＦＣ２００	１
	２	ケ−シングカバ−	ＦＣ２００	１
	３	ベアリングケ−ス	ＦＣ２００	１
	４	インペラ−	ＦＣ２００	１
	５	ベアリングケ−スカバ−	ＦＣ２００	１
	６	耐摩板	ＦＣ２００	１
	７	ドレンカバ−	ＦＣ２００	１
	８	バブルケ−ス	ＦＣ２００	１
	９	自吸弁	ＳＰＣ・ＮＢＲ	１
	１０	シャフト	Ｓ４５Ｃ	１
	１１	ボ−ルベアリング（外側）		１
	１２	ボ−ルベアリング（内側）		１
	１３	パッキン	ＮＢＲ	１
	１４	パッキン	ＮＢＲ	１
	１５	パッキン	ＮＢＲ	１
	１６	インペラ−止メナット	Ｓ４５Ｃ	１
	１７	丸ワッシャ−	ＳＷＲＨ４	１
	１８	ダブルメカニカルシ−ル	ＳＩＣ×ＳＩＣ	１
	１９	菊座金		１
	２０	ベアリング止メナット		１
	２１	キ−	Ｓ４５Ｃ	１
	２３	点検用オイル窓		１
	２４	給・排油プラグ	ＳＣ	２

※ＳＭＣ、ＳＭＳは上記のタイプと異なります。
