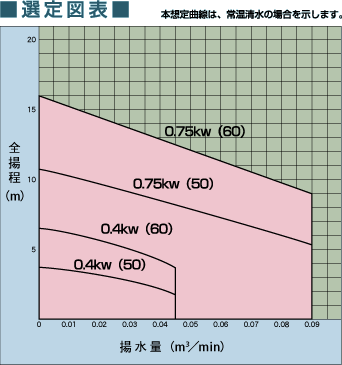

■ 仕 様 ■

口径 （mm）	形式	周波数 （Hz）	動力 （kW）	回転速度 （min-1）	吐出量 （m3/min-1）	全揚程 （m）	吐出量 （m3/min-1）	全揚程 （m）
25	25SMV	60	0.4	1750	0.02	5.6	0.04	4.1
			0.75	3450	0.04	12.8	0.08	9.7
		50	0.4	1450	0.02	3.1	0.04	2.0
			0.75	2900	0.04	8.5	0.08	6.0

前のページに戻る

---

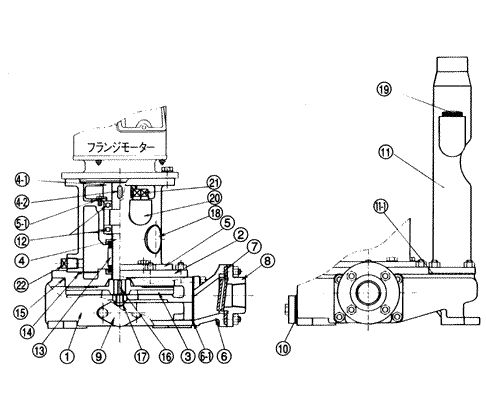

	記号	品名	材質	数量
	1	ケーシング	FC200	1
	2	ケーシングカバー	FC200	1
	3	インペラー	FC200	1
	4	シャフト	S45CH	1
	4-1	特殊カップリング	S45CH	1
	4-2	段付キー	S45C	1
	5	ベアリングケース	FC200	1
	5-1	ベアリング押え	SS400	1
	6	バブルケース	FC200	1
	6-1	バブルケースパッキン	NBR	1
	7	自吸弁	NBR	1
	8	吸込フランジ	FC200	1
	9	ドレンカバー	FC200	1
	10	ドレンカバーパッキン	NBR	1
	11	吐出パイプ	FC200	1
	11-1	Oリング	NBR	1
	12	ベアリング		2
	13	メカニカルシール	SiC×SiC	1
	14	Oリング	NBR	1
	15	Oリング	NBR	1
	16	キー	S45C	1
	17	袋ナット		1
	18	オイル点検窓		1
	19	呼び水口キャップ		1
	20	オイル注水口エルボ		1
	21	オイル注水口プラグ		1
	22	オイル排油口プラグ		1
